Какие трубы используют для подземного и надземного газопровода?
При строительстве газопровода важно не только правильно спроектировать трассу, но и выбрать подходящий материал для труб. От этого зависит срок службы системы, ее безопасность и беспроблемная приемка в надзорных органах. Разберем, какие трубы применяются для подземной и надземной прокладки, и на что обратить внимание.
Подземный газопровод: полиэтилен
Для прокладки под землей используют полиэтиленовые трубы (ПЭ). Они легкие, гибкие, устойчивые к коррозии и выдерживают перепады температуры. Благодаря сварке встык или с помощью электросварных муфт соединения получаются герметичными и долговечными.
Преимущества полиэтиленовых труб:
- не подвержены ржавчине и разрушению от влаги;
- просты в монтаже — можно укладывать длинными отрезками без большого числа стыков;
- срок службы — до 50 лет при правильной эксплуатации;
- удобство при горизонтально-направленном бурении (ГНБ), когда трубу протягивают под землей без вскрытия грунта.
Важно: полиэтилен разрешен только для подземной прокладки. Использовать его на открытом воздухе или внутри помещений нельзя — материал разрушается под воздействием ультрафиолета.
Надземный газопровод: сталь
Там, где труба выходит из земли и идет по фасаду дома или на опорах, используют стальные трубы. Это требование норм безопасности: металл устойчив к ультрафиолету, механическим повреждениям и открытому огню.
Стальные газопроводы сваривают электросваркой, после чего проводят контроль качества швов и гидравлические испытания. Чтобы продлить срок службы, трубы покрывают антикоррозийным составом и окрашивают в традиционный желтый цвет.
Преимущества стали:
- высокая прочность;
- пожарная безопасность;
- возможность монтажа на открытых участках;
- совместимость с различными запорными и регулирующими устройствами.
Испытания и контроль
После укладки любого газопровода проводят обязательные проверки:
- продувку и испытание давлением;
- проверку сварных соединений (часто с помощью ультразвуковой или рентгенографической диагностики);
- оформление актов скрытых работ и протоколов испытаний.
Для приемки обязательно оформляются документы: протокол герметичности газопровода и протокол продувки газопровода воздухом.
Без этих документов газораспределительная организация не примет объект и не разрешит подключение.
Нормативы и стандарты
Использование труб для газопроводов жестко регламентировано.
- Подземные сети выполняются из полиэтиленовых труб по ГОСТ Р 50838-2009.
- Надземные участки — из стальных труб в соответствии со сводом правил СП 62.13330.2011, в том числе по ГОСТ 10704 (трубы стальные электросварные), ГОСТ 3262 (водогазопроводные трубы), а также другим действующим стандартам (ГОСТ 8732, ГОСТ 8734 и др.).
Соблюдение этих требований — не формальность, а гарантия безопасности и обязательное условие приемки объекта газораспределительной организацией и Ростехнадзором.
Практика «ИвЛайн»

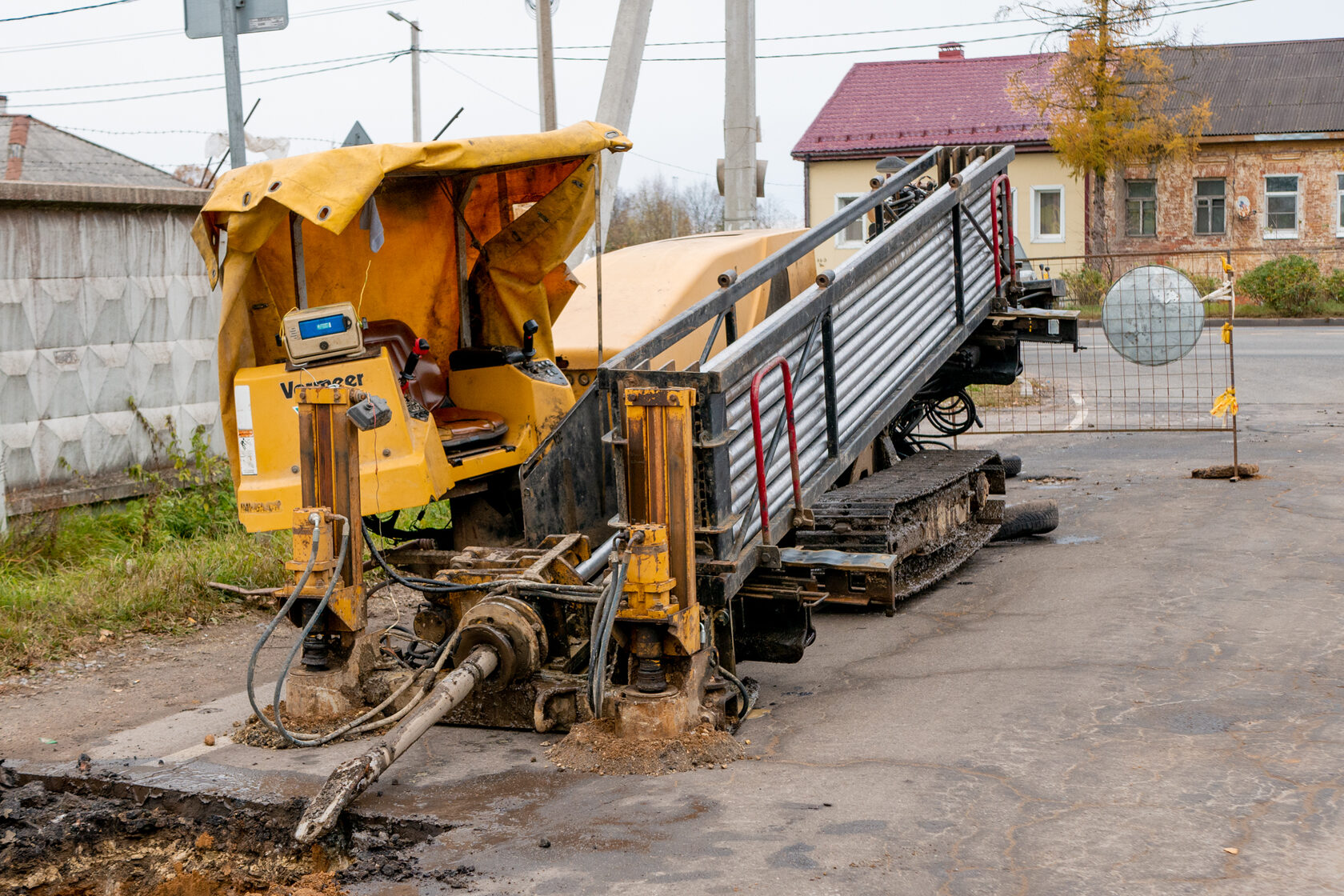

Наша компания при строительстве частных газопроводов часто применяет полиэтиленовые трубы длиной до нескольких сотен метров, которые протягиваются под землей методом ГНБ.
При надземной прокладке сварка и окраска стальных труб выполняются силами аттестованных сварщиков, все работы проходят контроль качества.
Каждый объект сдается с первого раза благодаря полному пакету исполнительной документации.
